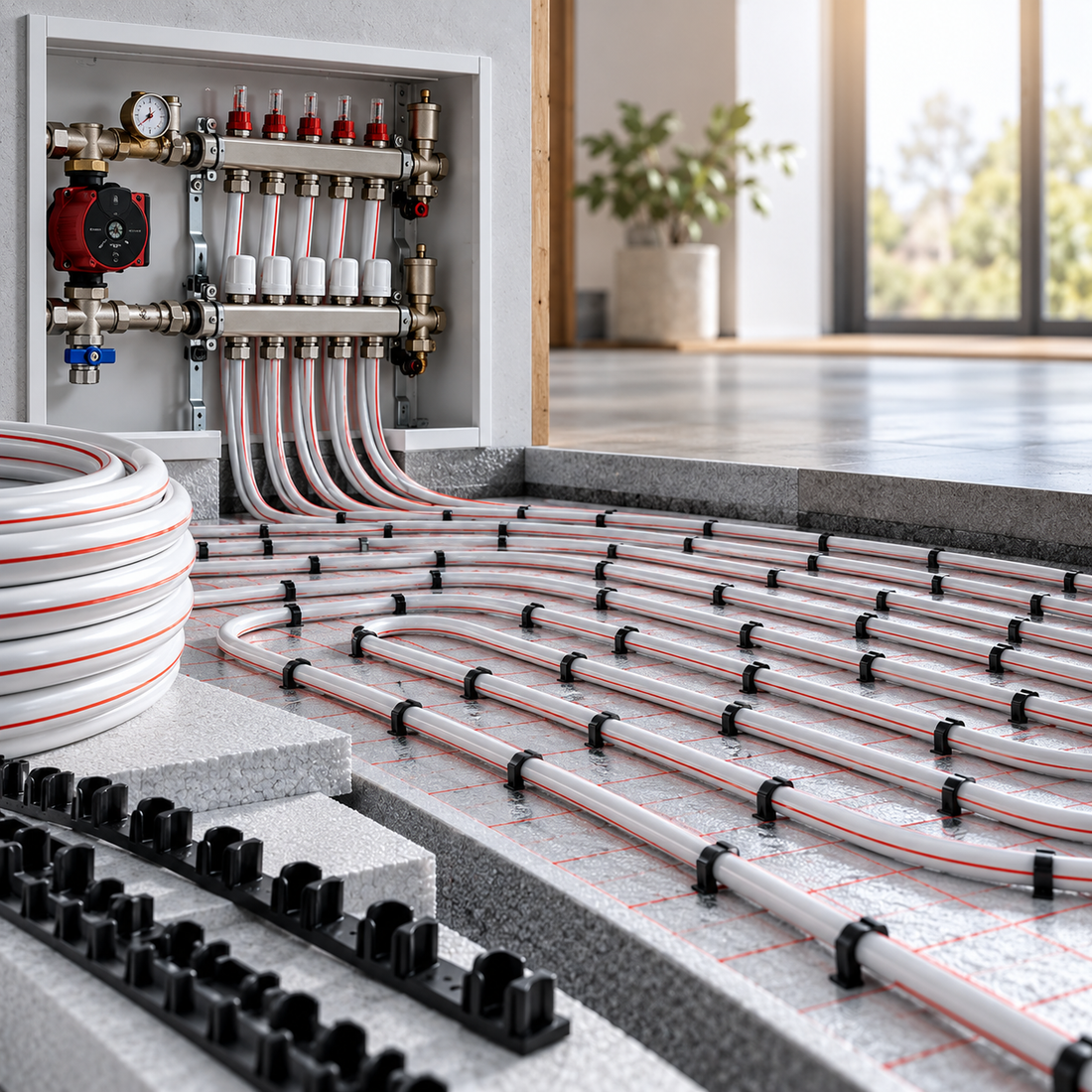

Grindinis šildymas: ką reikia žinoti renkantis vamzdžius ir sistemos komponentus?

Grindinis šildymas leidžia šilumą patalpoje paskirstyti per grindų paviršių. Tačiau patikimai sistemai neužtenka vien pasirinkti šildymo vamzdį ir jį išvedžioti grindyse.

Reikia įvertinti vamzdžius, kolektorių, jungtis, izoliaciją, sistemos valdymą ir kitus komponentus. Dar svarbiau – visa tai turi būti tarpusavyje suderinta ir parinkta pagal konkretų projektą.

Šiame gide aptarsime pagrindinius grindinio šildymo sistemos elementus ir į ką verta atkreipti dėmesį prieš perkant komponentus.

Kaip veikia grindinis šildymas?

Vandeninėje grindinio šildymo sistemoje šildymo vamzdžiai įrengiami grindų konstrukcijoje. Jais cirkuliuojantis šilumnešis perduoda šilumą grindims, o šios ją paskirsto patalpoje.

Tipinę sistemą gali sudaryti:

• grindinio šildymo vamzdžiai;
• kolektorius;
• jungtys ir fitingai;
• cirkuliacinė bei kita sistemos įranga;
• temperatūros reguliavimo komponentai;
• izoliacija;
• tvirtinimo ir montavimo elementai.

Konkreti sistemos konstrukcija priklauso nuo pastato ir projekto.

Kokie vamzdžiai naudojami grindiniam šildymui?

Vamzdis yra viena svarbiausių sistemos dalių, nes sumontavus grindis prie jo prieiti tampa sudėtinga.

Todėl svarbu rinktis būtent grindinio šildymo sistemoms skirtą vamzdį, atitinkantį projekto ir gamintojo techninius reikalavimus.

LURKUMA asortimente grindinio šildymo kategorijoje galima rasti, pavyzdžiui, PE-RT grindinio šildymo vamzdžių.

Kas yra PE-RT vamzdis?

PE-RT – aukštesnei temperatūrai pritaikyto polietileno rūšis, naudojama tam tikrose šildymo vamzdynų sistemose.

Tokie vamzdžiai gali būti tinkami grindiniam šildymui, kai konkretus gaminys tam yra skirtas.

Renkantis svarbu tikrinti ne vien medžiagos pavadinimą, bet ir:

• vamzdžio skersmenį;
• sienelės storį;
• darbinę temperatūrą;
• leistiną slėgį;
• konstrukciją;
• gamintojo nurodytą paskirtį.

Vien tai, kad vamzdis yra PE-RT, savaime nereiškia, kad bet kuris jo variantas tiks bet kokiam projektui.

Ar grindiniam šildymui tinka PEX-AL-PEX?

PEX-AL-PEX vamzdžiai plačiai naudojami įvairiose šildymo ir vandentiekio sistemose.

Tačiau renkantis vamzdį grindiniam šildymui reikia vadovautis konkretaus gaminio technine dokumentacija ir sistemos projektu, o ne vien medžiagos pavadinimu.

Tas pats principas galioja visoms vamzdžių rūšims: reikia vertinti konkretų gaminį, o ne daryti prielaidą pagal kategoriją.

Vamzdžio skersmuo – kodėl jo nereikėtų rinktis iš akies?

Grindinio šildymo vamzdžio dydis turi įtakos sistemos hidraulikai.

Tinkamas skersmuo priklauso nuo:

• kontūro ilgio;
• reikalingos šiluminės galios;
• sistemos srauto;
• slėgio nuostolių;
• kolektoriaus;
• kitų projekto parametrų.

Todėl principas „didesnis vamzdis bus geriau“ čia netinka.

Vamzdžio dydį racionaliausia rinktis pagal šildymo sistemos projektą arba specialisto skaičiavimus.

Kas yra grindinio šildymo kolektorius?

Kolektorius yra vienas pagrindinių vandeninio grindinio šildymo sistemos valdymo ir paskirstymo elementų.

Prie jo jungiami atskiri grindinio šildymo kontūrai.

Priklausomai nuo sistemos konstrukcijos, kolektoriaus mazgas gali būti naudojamas:

• šilumnešiui paskirstyti į kontūrus;
• kontūrų srautams reguliuoti;
• sistemai uždaryti ar aptarnauti;
• prijungti papildomus valdymo komponentus.

Kolektorius turi būti parenkamas pagal kontūrų skaičių ir konkrečios sistemos techninius poreikius.

Kiek kontūrų reikia?

Vieno universalaus atsakymo nėra.

Kontūrų skaičius priklauso nuo šildomo ploto, patalpų išdėstymo, vamzdžių žingsnio, kontūrų ilgio ir kitų projektinių parametrų.

Didelę patalpą nebūtinai racionalu aptarnauti vienu labai ilgu kontūru.

Sistemą projektuojant svarbu siekti tinkamo hidraulinio balanso.

Todėl kontūrų skaičius turėtų būti nustatomas projektuojant sistemą, o ne tik pagal kambarių skaičių.

Vamzdžių klojimo žingsnis

Atstumas tarp grindyse klojamo vamzdžio atkarpų taip pat nėra atsitiktinis.

Klojimo žingsniui įtaką daro:

• patalpos šilumos poreikis;
• grindų konstrukcija;
• grindų danga;
• šilumos nuostoliai;
• tiekiamo šilumnešio temperatūra;
• vamzdžio parametrai.

Kai kuriose zonose gali būti reikalingas tankesnis vamzdžių išdėstymas, tačiau tai turi būti pagrįsta projektu.

Izoliacija po grindiniu šildymu

Šildymo sistema turi perduoti kuo daugiau naudingos šilumos į šildomą patalpą, o ne į konstrukcijas žemiau.

Todėl tinkama grindų konstrukcija ir šilumos izoliacija yra svarbi visos sistemos dalis.

Reikalingas izoliacijos sprendimas priklauso nuo:

• pastato konstrukcijos;
• patalpos vietos;
• pagrindo;
• energetinių reikalavimų;
• grindų konstrukcijos.

Šioje vietoje taip pat nereikėtų vadovautis vien universaliomis interneto rekomendacijomis.

Kodėl svarbus vamzdžių tvirtinimas?

Prieš užliejant grindų konstrukciją vamzdžiai turi išlikti numatytose vietose.

Tam naudojami įvairūs montavimo ir tvirtinimo sprendimai.

Tinkamas tvirtinimas padeda:

• išlaikyti numatytą vamzdžių žingsnį;
• išvengti nepageidaujamo vamzdžio judėjimo;
• tvarkingai suformuoti kontūrus;
• palengvinti montavimo darbus.

Tvirtinimo būdas priklauso nuo pasirinktos grindų sistemos.

Nepamirškite vamzdžių ir šilumos izoliacijos kitose sistemos vietose

Ne visas šildymo vamzdynas yra grindyse.

Priklausomai nuo projekto gali būti reikalinga papildoma vamzdžių izoliacija techninėse patalpose, prie kolektoriaus ar kitose trasose.

LURKUMA asortimente yra atskira vamzdžių ir šilumos izoliacijos kategorija, todėl projektuojant sistemą verta iš karto įvertinti ir šiuos komponentus.

Sistemos reguliavimas

Grindinis šildymas turi ne tik generuoti šilumą – jį reikia kontroliuoti.

Priklausomai nuo projekto gali būti naudojami:

• kolektoriaus reguliavimo elementai;
• termostatai;
• pavaros;
• temperatūros valdymo įranga;
• kiti automatikos komponentai.

Tinkamai suprojektuotas valdymas leidžia reguliuoti skirtingų patalpų temperatūrą ir efektyviau naudoti šildymo sistemą.

Grindų danga taip pat svarbi

Ant grindinio šildymo sistemos įrengiama galutinė grindų danga daro įtaką šilumos perdavimui.

Skirtingos medžiagos turi skirtingą šiluminę varžą.

Todėl prieš projektuojant sistemą verta žinoti, kokia danga bus naudojama:

• plytelės;
• vinilinė danga;
• laminatas;
• parketas;
• kitos medžiagos.

Pasirinkta danga turi būti tinkama naudoti su grindiniu šildymu pagal jos gamintojo reikalavimus.

Ar grindiniam šildymui reikia cirkuliacinio siurblio?

Vandeninėse šildymo sistemose cirkuliacijai naudojami siurbliai, tačiau konkreti jų konfigūracija priklauso nuo visos šildymo sistemos.

Siurblys negali būti parenkamas vien pagal principą „kuo galingesnis, tuo geriau“.

Vertinami sistemos srautai, hidraulinis pasipriešinimas ir kiti parametrai.

LURKUMA asortimente taip pat yra siurblių ir kitų šildymo sistemos komponentų.

Ką suplanuoti prieš perkant grindinio šildymo komponentus?

Prieš užsakant prekes verta turėti atsakymus bent į pagrindinius klausimus:

1. Koks plotas bus šildomas?
2. Koks pastato šilumos poreikis?
3. Koks vamzdis numatytas projekte?
4. Koks bus vamzdžių klojimo žingsnis?
5. Kiek reikės kontūrų?
6. Kokio kolektoriaus reikės?
7. Kaip bus valdoma temperatūra?
8. Kokia bus grindų konstrukcija ir danga?
9. Kokios izoliacinės medžiagos reikalingos?
10. Kokios jungtys ir montavimo elementai bus naudojami?

Turint šią informaciją gerokai lengviau sudaryti pilną prekių sąrašą.

Dažniausios grindinio šildymo įrengimo klaidos

1. Sistema perkama be projekto

Bandymas parinkti vamzdžių ilgius, kontūrus ir kitus komponentus tik pagal patalpos plotą gali baigtis netinkamai veikiančia sistema.

2. Taupoma svarbiausiems komponentams

Vamzdžiai lieka grindų konstrukcijoje ilgą laiką. Čia mažiausia pradinė kaina neturėtų būti vienintelis pasirinkimo kriterijus.

3. Per ilgi kontūrai

Netinkamai suprojektuoti kontūrai gali sukelti hidraulinių problemų ir apsunkinti sistemos balansavimą.

4. Nesuderinami komponentai

Vamzdžiai, jungtys, kolektoriai ir kita įranga turi būti tarpusavyje suderinti.

5. Sistema nepatikrinama prieš užbaigiant grindis

Prieš atliekant tolesnius grindų įrengimo darbus sistema turi būti patikrinta pagal projekto ir naudojamų komponentų gamintojų reikalavimus.

Grindinis šildymas – sistema, o ne vien vamzdis

Viena didžiausių klaidų – grindinį šildymą vertinti tik kaip vamzdžių klojimą grindyse.

Patikimam rezultatui reikia visos tarpusavyje suderintos sistemos:

vamzdžiai → kolektorius → jungtys → reguliavimas → izoliacija → tvirtinimas → tinkamas montavimas.

Jeigu vienas iš šių elementų parinktas netinkamai, tai gali turėti įtakos visos sistemos darbui.

Grindinio šildymo prekės LURKUMA.lt

LURKUMA.lt rasite įvairių šildymo sistemoms skirtų prekių – grindinio šildymo vamzdžių, kolektorių, fitingų, ventilių, siurblių, vamzdžių izoliacijos, montavimo medžiagų ir kitų komponentų.

Prieš perkant rekomenduojame vadovautis šildymo projektu ir konkrečių gaminių techninėmis specifikacijomis.

Jeigu kyla abejonių dėl sistemos projektavimo ar komponentų suderinamumo, kreipkitės į kvalifikuotą šildymo sistemų specialistą.
